Trasformatori in olio

trasformatore-trifase-in-olio-sigillato

CERTIFICAZIONI

DATI TECNICI

La nostra gamma di trasformatori trifase in olio comprende potenze da 50 kVA a 6000 kVA, con tensioni fino a kV 33 in classe d’isolamento a kV 36.
A richiesta con schermo per messa a terra e cassonetti di protezione sugli isolatori, olio siliconico o vegetale ed altri accessori.

ESECUZIONE E DOTAZIONI STANDARD

  • ISOLATORI PASSANTI IN PORCELLANA PER MT
  • ISOLATORI PASSANTI IN PORCELLANA PER BT E NEUTRO
  • COMMUTATORE DI TENSIONE MANOVRABILE DALL’ESTERNO A TRASFORMATORE DISINSERITO
  • POZZETTO TERMOMETRICO
  • GOLFARI DI SOLLEVAMENTO
  • CONSERVATORE D’OLIO (DA kVA 1.000 A kVA 3.000)
  • LIVELLO A QUADRANTE (PER TRASFORMATORI CON CONSERVATORE)
  • CAPSULA SILICAGEL COMPLETA DI SALI (PER TRASFORMATORI CON CONSERVATORE)
  • TAPPO DI RIEMPIMENTO, TIPO: – VALVOLA DI SCOPPIO PER TRASFORMATORI CON CONSERVATORE, – VALVOLA DI SOVRAPRESSIONE PER TRASFORMATORI A RIEMPIMENTO INTEGRALE
  • RUOTE
  • VALVOLA DI SCARICO
  • MORSETTO TERRA
  • TARGA DATI

ESECUZIONE E VARIANTI A RICHIESTA

  • TERMOMETRO A QUADRANTE A DUE CONTATTI NORMALMENTE APERTI (NA) (DA kVA 800 DI SERIE)
  • RELÈ BUCHHOLZ PER TRASFORMATORI CON CONSERVATORE (DA kVA 1.000 DI SERIE)
  • DISPOSITIVO DGPT o DMCR (PER TRASFORMATORI SENZA CONSERVATORE, A RIEMPIMENTO INTEGRALE)
  • DOPPIA TENSIONE PRIMARIA
  • DOPPIA TENSIONE SECONDARIA
  • PERDITE E TENSIONI DIFFERENTI DA QUELLE INDICATE
  • COLLEGAMENTI E GRUPPI VETTORIALI DIFFERENTI DA QUELLI INDICATI
  • FREQUENZA HZ 60
  • ISOLATORI MT DI TIPO SCONNETTIBILE (ELASTIMOLD)
  • ISOLATORI BT TIPO PASSA-BARRE,
  • CASSONETTI DI PROTEZIONE PER ISOLATORI MT E/O BT
  • MUFFOLE PER CONNESSIONI MT
  • SLITTE PER APPOGGIO SU PALO
  • CASSETTA CENTRALIZZAZIONE CONTATTI AUSILIARI CABLATA
  • OLIO SILICONICO O VEGETALE
  • SCHERMO TRA AVVOLGIMENTO PRIMARIO E AVVOLGIMENTO SECONDARIO

ESEMPI DI PERSONALIZZAZIONE

Trasformatore in olio esecuzione speciale con griglia di protezione alette

Trasformatore in olio esecuzione speciale con cassa a radiatore

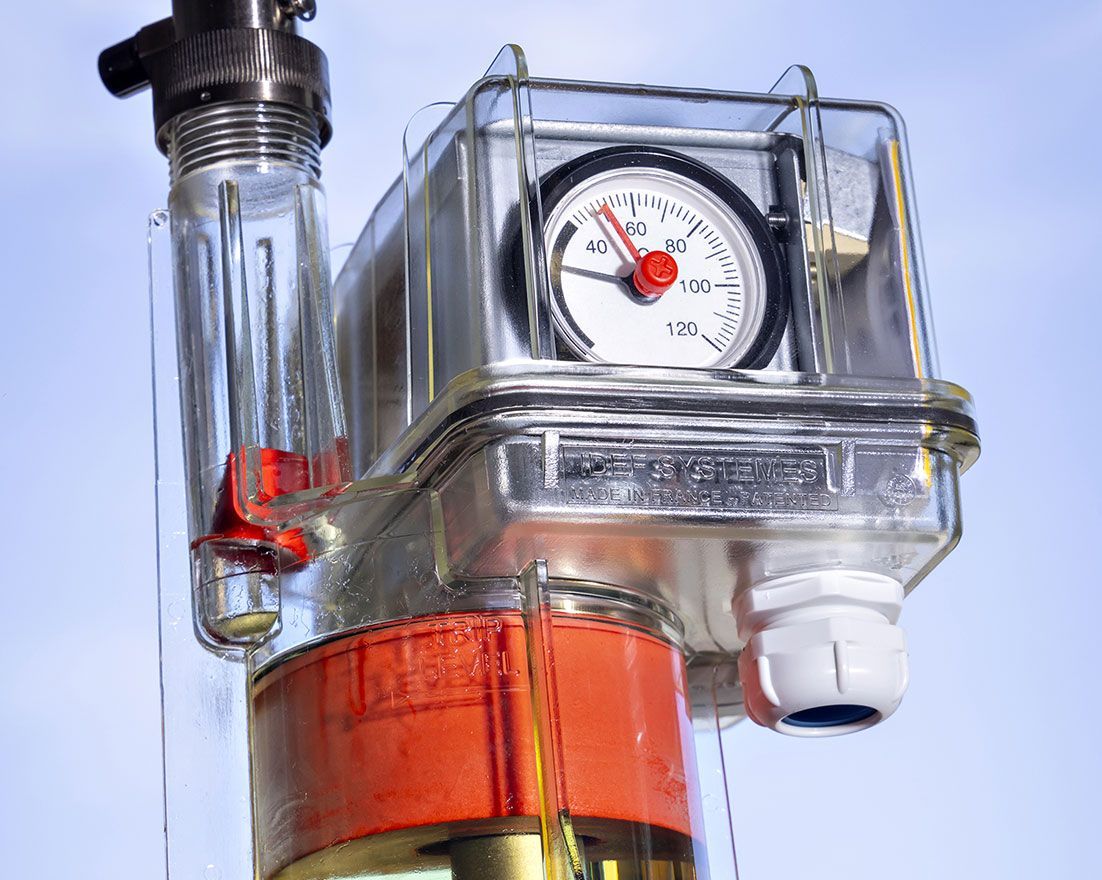

Dettaglio livello olio
