TRASFORMATORI IN RESINA

trasformatore-resina

Certificazioni

More info

Per ricevere maggiori informazioni tecniche contattaci, ti risponderemo al più presto

Richiedi scheda tecnica

Dati tecnici

La nostra gamma di trasformatori in resina comprende potenze da 50 kVA a 3150 kVA, con tensioni fino a kV 33 in classe d’isolamento a kV36. A richiesta con schermo per messa a terra e box di protezione

Esecuzione e dotazioni standard

  • TENSIONE PRIMARIA: FINO A kV 24
  • TENSIONE SECONDARIA: FINO A kV 0,690
  • CLASSE DI ISOLAMENTO: FINO A kV 24
  • COLLEGAMENTO: TRIANGOLO STELLA CON NEUTRO (ALTRI A RICHIESTA)
  • GRUPPO: DYN11 O DYN5 (ALTRI A RICHIESTA)
  • FREQUENZA: HZ 50
  • NUCLEO CON LAMIERINO A CRISTALLI ORIENTATI
  • AVVOLGIMENTO PRIMARIO INGLOBATO
  • AVVOLGIMENTO SECONDARIO IMPREGNATO
  • BASETTE PER LA VARIAZIONE TENSIONE PRIMARIA
  • PIASTRE PER IL COLLEGAMENTO BT
  • RUOTE
  • GOLFARI DI SOLLEVAMENTO
  • MORSETTO TERRA
  • N. 3 TERMOSONDE TIPO PT 100 CABLATE IN CASSETTA
  • CENTRALINA ELETTRONICA PER IL CONTROLLO DELLA TEMPERATURA
  • TARGA DATI
  • GRADO PROTEZIONE IP 00

Esecuzioni e varianti a richiesta

  • TENSIONE PRIMARIA FINO A kV 36
  • DOPPIA TENSIONE PRIMARIA
  • DOPPIA TENSIONE SECONDARIA
  • MOLTEPLICI TENSIONI SECONDARIE (AD ESEMPIO PER APPLICAZIONI SU IMPIANTI FOTOVOLTAICI)
  • AVVOLGIMENTI PRIMARI E SECONDARI IN RAME
  • PERDITE E TENSIONI DIFFERENTI DA QUELLE INDICATE
  • COLLEGAMENTI E GRUPPI VETTORIALI DIFFERENTI DA QUELLI INDICATI
  • FREQUENZA HZ 60
  • SCHERMO TRA AVVOLGIMENTO PRIMARIO ED AVVOLGIMENTO SECONDARIO
  • TERMINALI SCONNETTIBILI TIPO ELASTIMOLD, A CONO ESTERNO, PER MT
  • VENTILATORI PER IL RAFFREDDAMENTO FORZATO
  • CENTRALINA ELETTRONICA PER IL CONTROLLO DEI VENTILATORI
  • CENTRALINA CON USCITA DIGITALE (MODULO RS 485) OPPURE CON USCITA ANALOGICA (MODULO 4-20MA)
  • KIT DI CONTROLLO TEMPERATURA AD INFRAROSSI, CONSIGLIATO PER TRASFORMATORI MT / MT
  • BOX DI PROTEZIONE, SOLIDALE AL TRASFORMATORE, STRUTTURA A PANNELLI, GRADO DI PROTEZIONE IP31, COLORE RAL 9002
  • POSSIBILITÀ DI INSTALLAZIONE IN PAESI CON CLIMA TROPICALIZZATO CON TEMPERATURA AMBIENTE FINO A + 55 °C (EMIRATI ARABI, AFRICA, ECC)
  • POSSIBILITÀ DI INSTALLAZIONE IN PAESI CON CLIMA ARTICO CON TEMPERATURA AMBIENTE FINO A – 60 °C (RUSSIA)
  • KIT DI PROTEZIONE DALLE SOVRATENSIONI (FORTEMENTE CONSIGLIATO IN CASO DI COLLEGAMENTO DEL TRASFORMATORE A LINEE AEREE O PRIVE DI PROTEZIONI DALLE SOVRATENSIONI)
  • ALTRE SITUAZIONI RICHIESTE DAL CLIENTE.

Esempi di personalizzazione

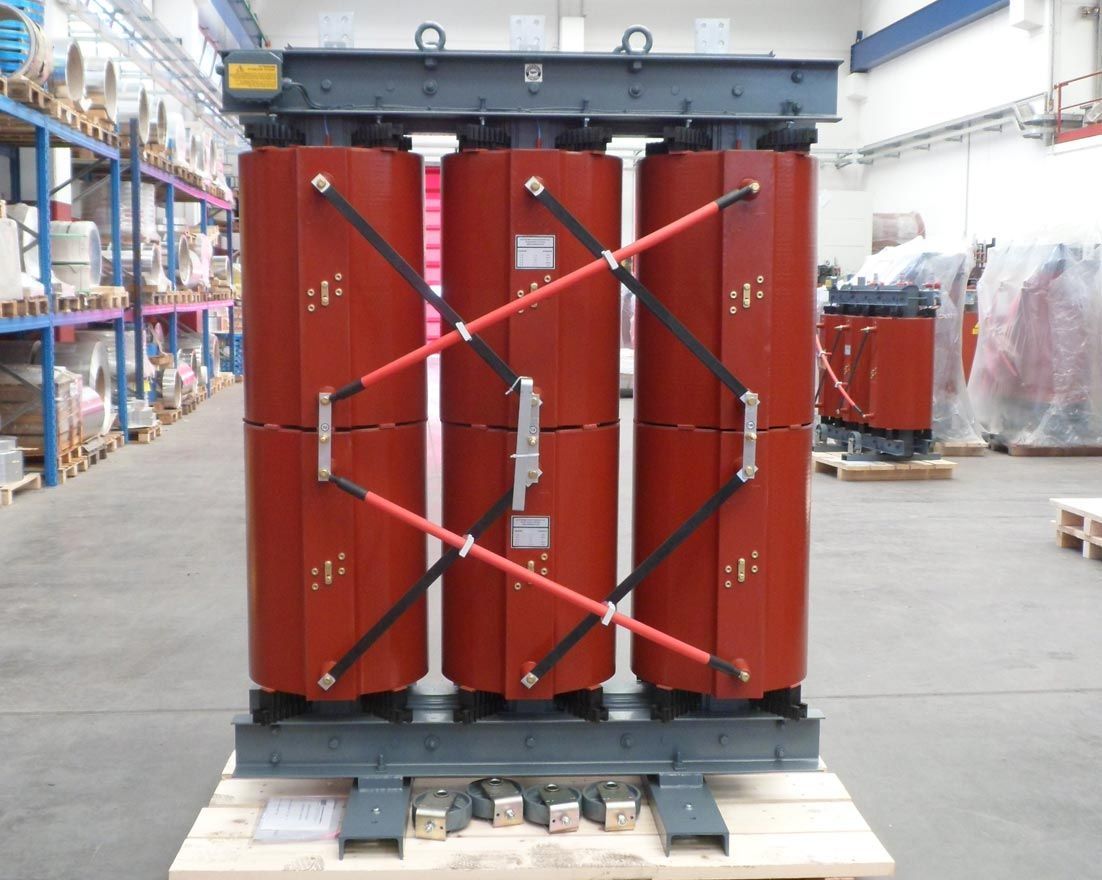

Trasformatore in resina doppia tensione secondaria

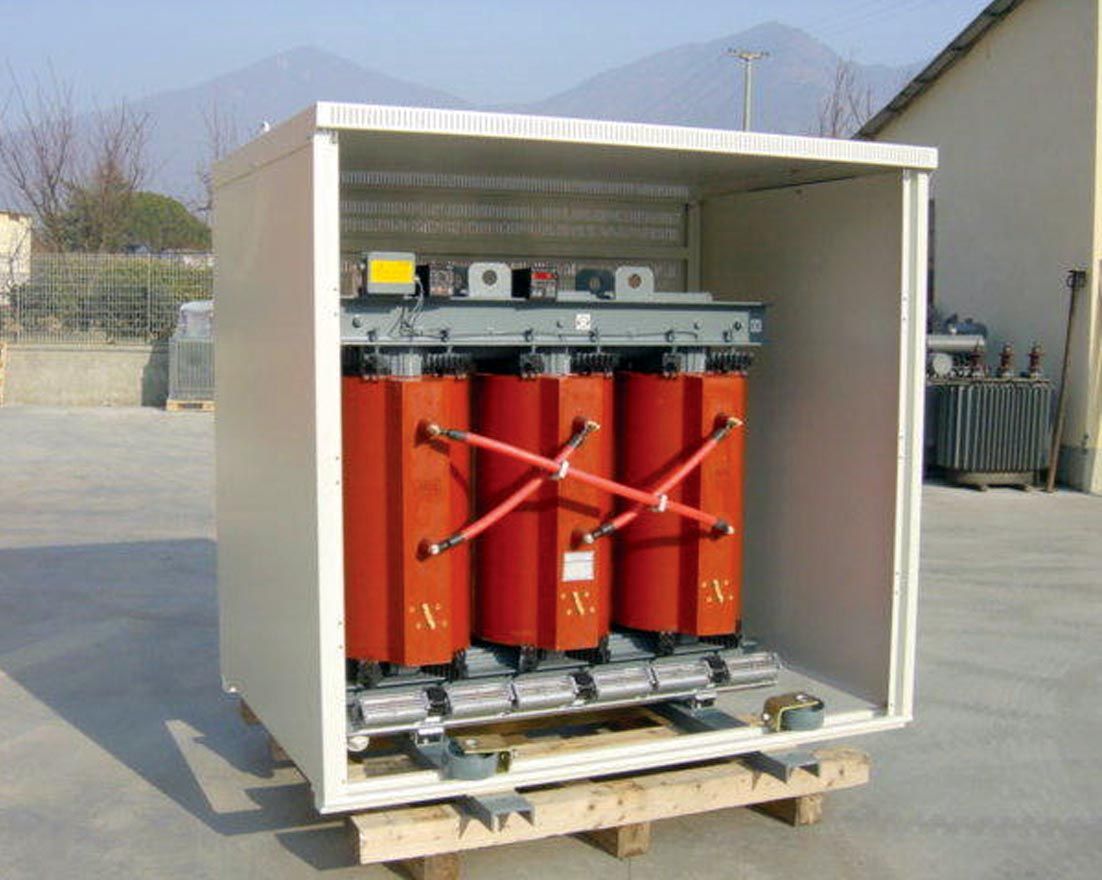

Esecuzione particolare box resina con cassonetto

Dettaglio centralina trasformatori in resina
